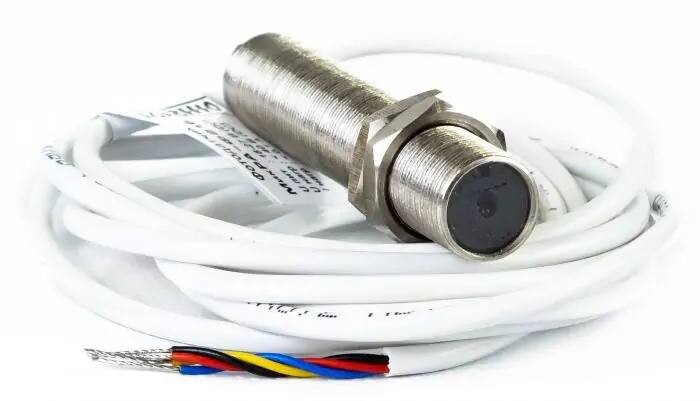

Фотодатчик МикРА Ф21Б
- Тип: для цветовых меток
- Вид излучения: белый свет
- Принцип действия: отраженное излучение(тип D)
- Рабочее расстояние, мм: 3 -12
- Напряжение питания: 24В
Фотодатчик МикРА Ф21Б предназначен для работы в упаковочном оборудовании для распознавания цветовых меток на поверхности пленки.
Фотодатчик работает на отражение(тип D, диффузный).
В фотодатчике используется многокомпонентное излучение белого цвета, поэтому его обнаружительная способность близка к человеческому зрению.
Оптическая схема фотодатчика использует «дифузную» составляющую отраженного оптического излучения, что позволяет распознавать цветовые метки на «блестящих» металлизированных пленках.
Регулятор чувствительности позволяет установить зону срабатывания от 3 до 12 мм.
Фотодатчик защищен от внешних засветок, поскольку использует модулированное оптическое излучение внутреннего генератора.
Выходной транзистор фотодатчика имеет гальваническую развязку от цепи источника питания.
Для предотвращения выхода из строя выходного каскада в случае короткого замыкания нагрузки в выходной цепи фотодатчика применен самовосстанавливающийся предохранитель.
- Используемое оптическое излучение: белый свет
- Расстояние до объекта, мм: 3 - 12
- Минимальные размеры управляющего объекта, мм: 4х8
- Время срабатывания, мс: 0,3
- Максимальное напряжение эмитер-коллектор выходного транзистора, В: 40
- Максимальный ток нагрузки, мА: 100
- Напряжение питания постоянного тока, В: 18 - 27
- Потребляемая мощность не более, Вт: 0,5
- Размер присоединительной резьбы на корпусе: М17х1
- Габаритные размеры (с гайками) не более, мм: 90х25х25
- Длина кабеля не менее, м: 2
