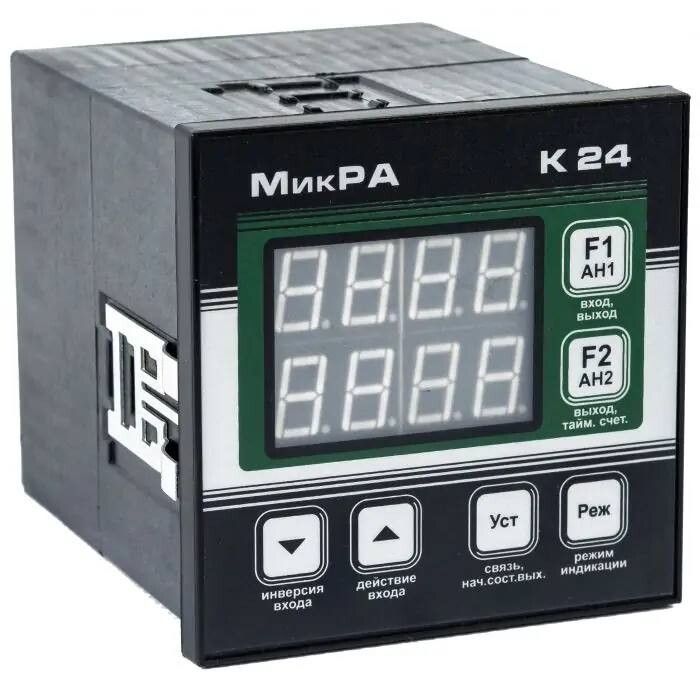

Контроллер МикРА К24
- Тип: программируемый
- Аналоговые входа: 2
- Датчик температуры: ТХК (L) ТХА (K)ТЖК (J) ТПП 10 (S)ТПП 13 (R) ТВР (A-1)ТВР (A-2) ТПР (B)ТСМ гр.23 (R0=53Ом, W100=1,4260)ТСМ-50 (W100=1,4280)ТСМ-100 (W100=1,4280)ТСП гр.21 (R0=46Ом, W100=1,3910)ТСП-50 (W100=1,3910)ТСП-100 (W100=1,3910)ТСП-500 (W100=1,3910)ТСП-1000 (W100=1,3910)Pt100 (W100=1,3850)Pt500 (W100=1,3850)Pt1000 (W100=1,3850)Pt2000 (W100=1,3850)NTC, PTC, R 100 мВ
- Дискретные входа: 14
- Дискретные выхода: 24
- Интерфейс RS485: есть
- Монтаж: в щит
- Напряжение питания: 24В или 220В
- Программирование с передней панели: Да
Универсальный программируемый контроллер.
Программируемый контроллер МикРА К24 предназначен для применения в системах управления промышленным оборудованием.
Контроллер МикРА К24 может выполнять все функции контроллера МикРА К12, но имеет ряд дополнительных возможностей, значительно расширяющих его область применения.
Количество дискретных входов увеличено до 14, количество выходов до 24. Функция блокирования входа выходным сигналом программно включается для любого входа. Наличие четырех высокоскоростных входов позволяет реализовать два счетчика-энкодера с частотой входных импульсов до 10 кГц. Количество программных сумматоров увеличено до 8, универсальных переменных до 9. Расширен диапазон задания значений счетчиков, а количество уставок счетчиков, которые доступны оператору увеличено до 8. Универсальные входы для аналоговых сигналов позволяют использовать в качестве датчиков температуры различные термопары, термометры сопротивления, а так же любые датчики имеющие на выходе сигнал напряжением до 100 мВ. ПИД-закон регулирования температуры, усовершенствованный алгоритм самонастройки и возможность ручной корректировки параметров позволяют точно поддерживать температуру самых разнообразных объектов.
Для составления программ работы оборудования можно использовать онлайн редактор МикРА К24 Edit. Программы для конфигурирования контроллера МикРА К24 Prog и МикРА К24 Tune. Программирование контроллера и обмен информацией с другими устройствами производится с помощью сетевого интерфейса RS-485 по протоколу Modbus RTU.
Так же программирование контроллера производится с передней панели без использования дополнительного оборудования.
- Количество дискретных входов: 14
- Количество выходов для подключения нагрузки: 24
- Количество высокоскоростных входов: 2
- Частота входных импульсов на высокоскоростных входах: до 10 кГц
- Диапазон задания коэффициента деления счетчика энкодера: 1 - 9999
- Диапазон задания порогов счетчиков: -999...9999
- Количество аналоговых каналов регулирования температуры: 2
- Дискретность задания температуры, °С: 1,0
- Закон регулирования температуры: ПИД
- Точность поддержания температуры в стационарном режиме, %: 0.5
- Выходной сигнал каналов регулирования температуры: ШИМ
- Входная логика дискретных входов: p-n-p
- Напряжение логического нуля на дискретном входе, В: -0,5.....+2
- Напряжение логической единицы на дискретном входе, В: +12.....+30
- Входной ток дискретного входа не более, mA: 10
- Максимальный ток выхода, А: симистор 0,5; транзистор 0,1
- Диапазон задержек включения и выключения нагрузки, с: 0....9,99; 10,0....99,9
- Напряжение питания: 110 – 250 В, 50–60 Гц или 18 - 27 В, 50-60 Гц
- Габаритные размеры контроллера, мм: 96 x 96 x 120
- Масса контроллера не более, грамм: 480
