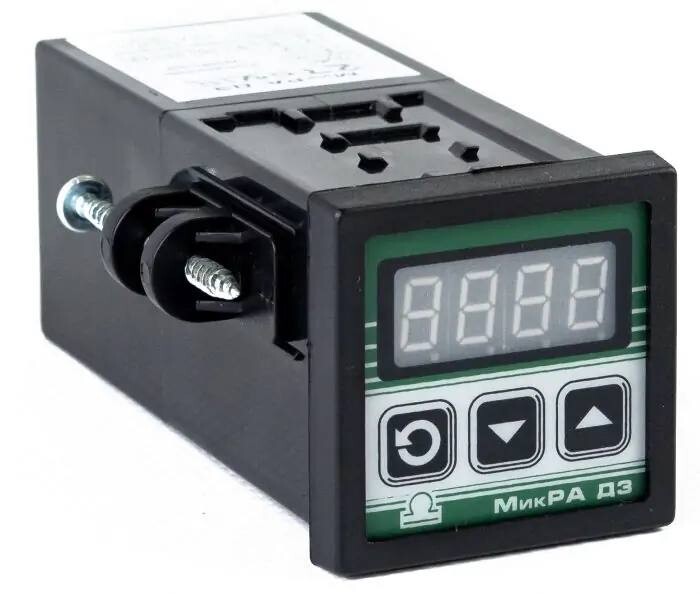

Контроллер весового дозатора МикРА Д3

• Выход: коммутация переменного тока 1 фаза , 12-220В, 0,5А, 50Гц
• Управление нагрузкой: ФИМ
• Управление контроллером: панель управления
• Напряжение питания: 24В

Контроллер весового дозатора.
Микропроцессорный контроллер МикРА Д3 предназначен для управления интенсивностью и временем работы вибратора весового дозатора рычажного типа или для фазового регулирования действующего значения переменного тока в системах автоматики(режимы d3 и d4).
Контроллер может работать в таких режимах:
d1 - режим контроллера МикРА Д1 – контроль грубой засыпки по времени и регулировка интенсивности точной досыпки от 5 до 30 единиц;
d2 - режим контроля грубой засыпки по внешнему датчику и регулировка интенсивности точной досыпки от 5 до 30 единиц;
d3 - режим регулирования интенсивности(действующего значения переменного тока) от 5 до 30 единиц.
d4 - режим регулирования интенсивности(действующего значения переменного тока) от 1 до 100 единиц.
d5 - аналогичен режиму d1, но с возможностью регулировки интенсивности грубой засыпки и точной досыпки от 1 до 100 единиц d6 - аналогичен режиму d2, но с возможностью регулировки интенсивности грубой засыпки и точной досыпки от 1 до 100 единиц Требуемый режим работы может быть выбран с помощью кнопок на передней панели.

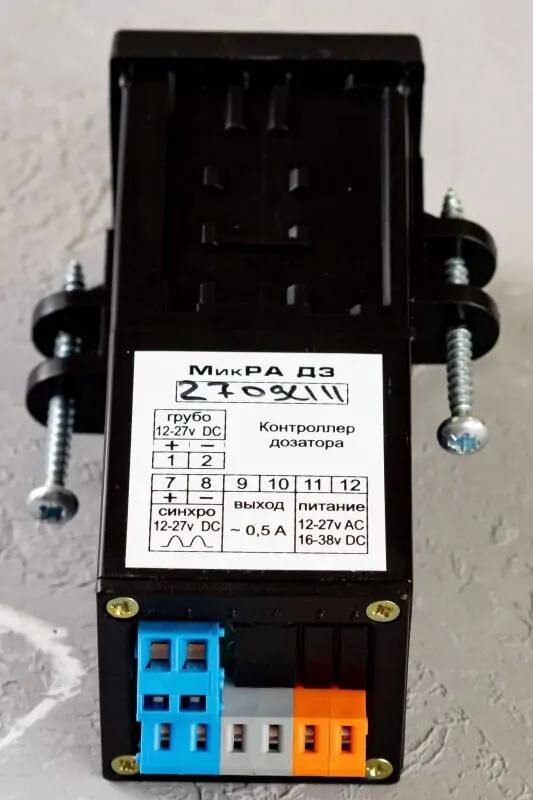

Сигналом для начала работы контроллера является подача импульсного напряжения на входные контакты "синхро”. При этом в режимах d1 и d5 запускается таймер, на нагрузку подается максимальное напряжение (грубая засыпка). По истечении времени выдержки таймера включается фазоимпульсный модулятор и напряжение на нагрузке уменьшается до величины, определяемой уставкой контроллера (точная досыпка).
Входное импульсное напряжение служит для привязки фазоимпульсного модулятора к моменту перехода напряжения сети через нулевое значение. По этой причине оно должно формироваться путем выпрямления (однополупериодным или мостовым выпрямителем) переменного напряжения 12 – 27 В той же фазы, к которой подключена нагрузка.
