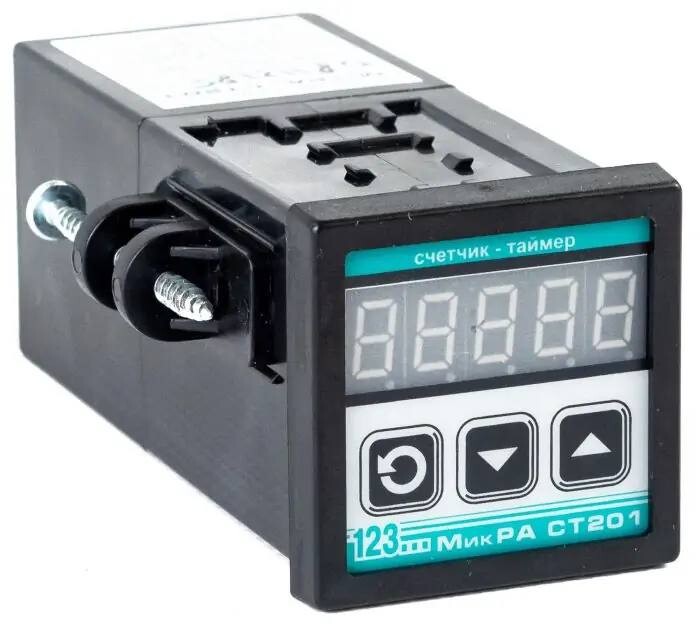

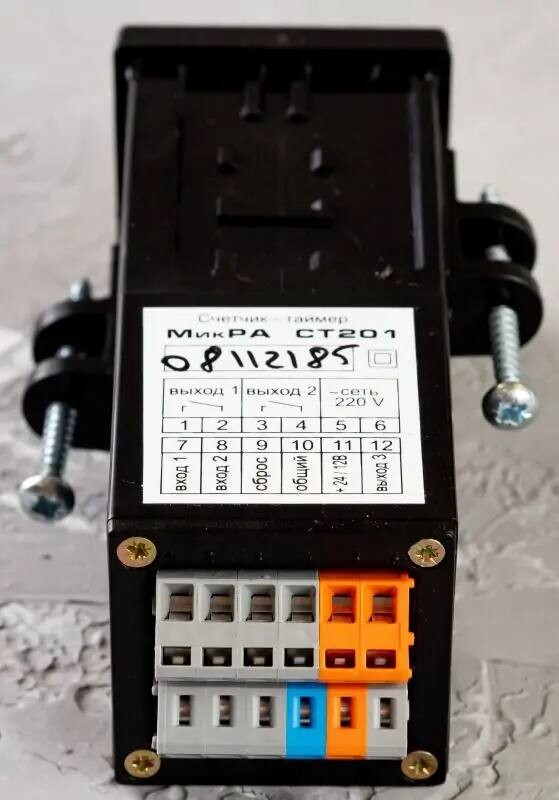

Многофункциональный программируемый счетчик-таймер МикРА СТ201
- Количество каналов: 1 или 2 (таймер)
- Выход: реле
Многофункциональный программируемый счетчик-таймер.
Микропроцессорный счетчик-таймер МикРА CТ201 выполняет функции высокоскоростного реверсивного счетчика и многорежимного таймера. В режиме счетчика прибор применяется для подсчета импульсов первичных датчиков с целью определения количества произведенной продукции (длины, объема, веса, штук, групп изделий), а также пройденного пути. Два счетных входа позволяют организовать прямой, обратный счет, счет с вычитанием, а также квадратурный счет импульсов от различных источников сигналов. Подсчитанное количество входных импульсов делится на заранее заданный коэффициент пересчета и полученное значение выводится на индикатор. По сигналу сброса значение на индикаторе обнуляется. Наличие трёх выходов позволяет формировать управляющие сигналы различной длительности по достижении двух заданных значений подсчитываемой величины. В режиме таймера формируются управляющие сигналы заданной длительности через определенные интервалы времени. Применение энергонезависимой памяти позволяет сохранять как заданные значения, так и текущее значение счета при выключении питания прибора. Входные сигналы могут быть сформированы замыканием входных цепей или подачей постоянного напряжения 12-24 В. Для питания внешних датчиков имеется выход постоянного напряжения 12В или 24В. Для подавления дребезга при использовании контактных датчиков имеется возможность включения фильтра, ограничивающего полосу пропускания входного сигнала. В качестве силовых элементов для выходов 1 и 2 применены реле, для выхода 3 -полупроводниковый транзистор. Цепи питания, входы и выходы гальванически развязаны между собой.
- Диапазон значений измеряемой величины в режиме счетчика: 0,001 - 99,999; 0,01 - 999,99; 0,1 - 999,9; 1- 99999
- Диапазон задания коэффициента пересчета: 0,001 - 9,999
- Максимальна частота входных импульсов, Гц: 10000(20 - с включенным фильтром)
- Пределы задания временных интервалов в режиме таймера: 99,999сек.; 999,99сек.; 9999,9сек.; 99999сек.; 999мин.59сек.; 9час.59минут 59сек.; 999часов.59минут
- Максимальный ток нагрузки выходного напряжения 12В или 24В, мА: 100
- Максимальный ток нагрузки релейных выходов , А: 1,0
- Максимальный ток нагрузки транзисторного выхода, А: 0,1
- Напряжение питания: 110-250В(АС) или 18 - 30В(АС\DC)
- Габаритные размеры счетчика, мм: 48 x 48 x 120
- Масса счетчика не более, грамм: 200
