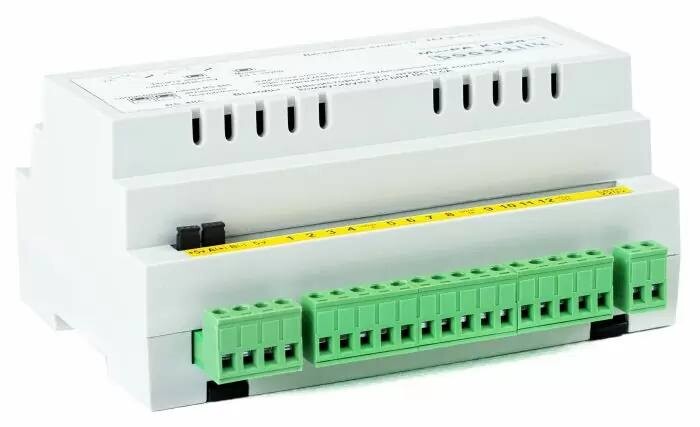

Контроллер МикРА К124
- Тип: программируемый
- Аналоговые входа: 2
- Датчик температури: ТХК (L) ТХА (K)ТЖК (J) ТПП 10 (S)ТПП 13 (R) ТВР (A-1)ТВР (A-2) ТПР (B)ТСМ гр.23 (R0=53Ом, W100=1,4260)ТСМ-50 (W100=1,4280)ТСМ-100 (W100=1,4280)ТСП гр.21 (R0=46Ом, W100=1,3910)ТСП-50 (W100=1,3910)ТСП-100 (W100=1,3910)ТСП-500 (W100=1,3910)ТСП-1000 (W100=1,3910)Pt100 (W100=1,3850)Pt500 (W100=1,3850)Pt1000 (W100=1,3850)Pt2000 (W100=1,3850)NTC, PTC, R 100 мВ
- Дискретные входа: 14
- Дискретные выхода: 12
- Интерфейс RS485: есть
- Монтаж: на DIN рейку
- Напряжение питания: 24В или 220В
- Программирование с передней панели: нет
Универсальный программируемый контроллер. Микропроцессорный программируемый контроллер МиКРА К124 предназначен для применения в системах управления промышленным оборудованием. Контроллер может использоваться для управления разными станками, автоматическими и полуавтоматическими установками по производству и упаковке изделий и продуктов, отдельными исполнительными механизмами.
Контроллер МикРА К124 может выполнять все функции контроллера МикРА К14, но имеет ряд дополнительных возможностей, значительно расширяющих его область применения.
Контроллер МикРА К124 имеет 2 аналоговых входа, 14 дискретных входов из которых 2 высокоскоростных, что позволяет реализовать счетчик энкодера с частотой входных импульсов до 10 кГц, а также 12 выходов. Количество программных сумматоров – 8, универсальных переменных – 9. Количество уставок счетчиков, доступных оператору – 8.
Универсальные входы для аналоговых сигналов позволяют использовать в качестве датчиков температуры различные термопары, термометры сопротивления, а также датчики имеющие на выходе сигнал напряжением до 100 мВ. ПИД закон регулирования температуры, усовершенствованный алгоритм самонастройки и возможность ручной корректировки параметров позволяют точно поддерживать температуру самых разных объектов.
Для составления программ работы оборудования используется онлайн-редактор МикРА К24 Edit.
Программы для конфигурирования контроллера - МикРА К24 Prog и МикРА К24 Tune.
Программирование контроллера и обмен информацией с другими устройствами происходит с помощью сетевого интерфейса RS-485 по протоколу Modbus RTU.
- Количество дискретных входов: 14
- Количество выходов для подключения нагрузки 12
- Количество высокоскоростных входов: 2
- Частота входных импульсов на высокоскоростных входах: до 10 кГц
- Диапазон задания коэффициента деления счетчика энкодера: 1 - 9999
- Диапазон задания порогов счетчиков:-999....9999
- Количество аналоговых каналов регулирования температуры: 2
- Дискретность задания температуры, °С: 1,0
- Закон регулирования температуры: ПИД
- Точность поддержания температуры в стационарном режиме, %:0.5
- Выходной сигнал каналов регулирования температуры: ШИМ
- Входная логика дискретных входов: p-n-p
- Напряжение логического нуля на дискретном входе, В:-0,5.....+2
- Напряжение логической единицы на дискретном входе, В: +12.....+30
- Входной ток дискретного входа не более, mA: 10
- Максимальный ток выхода, А: симистор 0,5; транзистор 0,1
- Диапазон задержек включения и выключения нагрузки, с: 0....9,99; 10,0....99,9
- Напряжение питания: 110 – 250 В, 50–60 Гц или 18 - 27 В, 50-60 Гц
- Габаритные размеры контроллера, мм: 40 x 90 x 63
- Масса контроллера не более, грамм: 200
